Как проверить автоакустику?

Многие ломбарды или комиссионные магазины принимают автомобильную акустику. В наше время она популярна, мало кто хочет проводить путешествие в тишине.

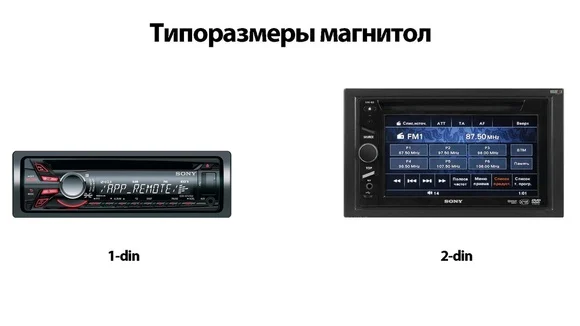

Автомагнитолы и какие они бывают:

  • Непосредственно магнитолы (простые магнитолы);
  • Штатные головные устройства (устанавливаются заводом изготовителем автомобиля);
  • Мультимедийные системы (магнитолы, включающие в себя комплекс функций, таких как воспроизведение видео, подключение к интернету, GPS-навигатор, управление климатической установкой автомобиля и т.д.).


Самыми дорогими на рынке считаются мультимедийные магнитолы, т.к. они поддерживают множество различных функций. Штатные головные устройства имеют самый высокий ценник в рознице, но набор функций у них ограниченный, а зачастую, по возможностям они уступают даже самый обычным типовым магнитолам. Их высокая стоимость связана с тем, что данное устройство является оригинальной частью автомобиля, особенно иностранного производства. На рынке они меньше всего пользуются спросом, т.к. высокая цена, минимальный функционал и узкий круг клиентов, также штатные магнитолы часто имеют нестандартный разъем подключения, что сильно затрудняет его проверку.

Способы воспроизведения:

  • Deckа (воспроизведение звука с аудио-кассеты);
  • CD/MP3 (воспроизведение звука с CD-дисков);
  • USB, SD, MicroSD (воспроизведение с флеш-накопителей);
  • AUX (воспроизведение звука через кабель jeck 3.5mm);
  • Bluetooth (воспроизведение с помощью беспроводного канала с мобильного устройства).

Естественно, век CD дисков и аудио-кассет остался в прошлом. Сейчас популярность имеет USB, AUX, Bluetooth, такие устройства имеют большую стоимость по сравнению со своими собратьями.

Как же всё же проверить автомагнитолу?

Если вы находитесь в закрытом ломбарде/комиссионном магазине из которого выход категорически запрещен то, вам понадобится специальное устройство (конвертер, автомобильная зарядка, бустер) или любое другое устройство, которое может преобразовать 12V, из 220V. Если у вас данное устройство уже имеется, то вам необходимо его подключить к розетке обычной вилкой на 220V, а другие клеммы (красная и черная) подключить к магнитоле.

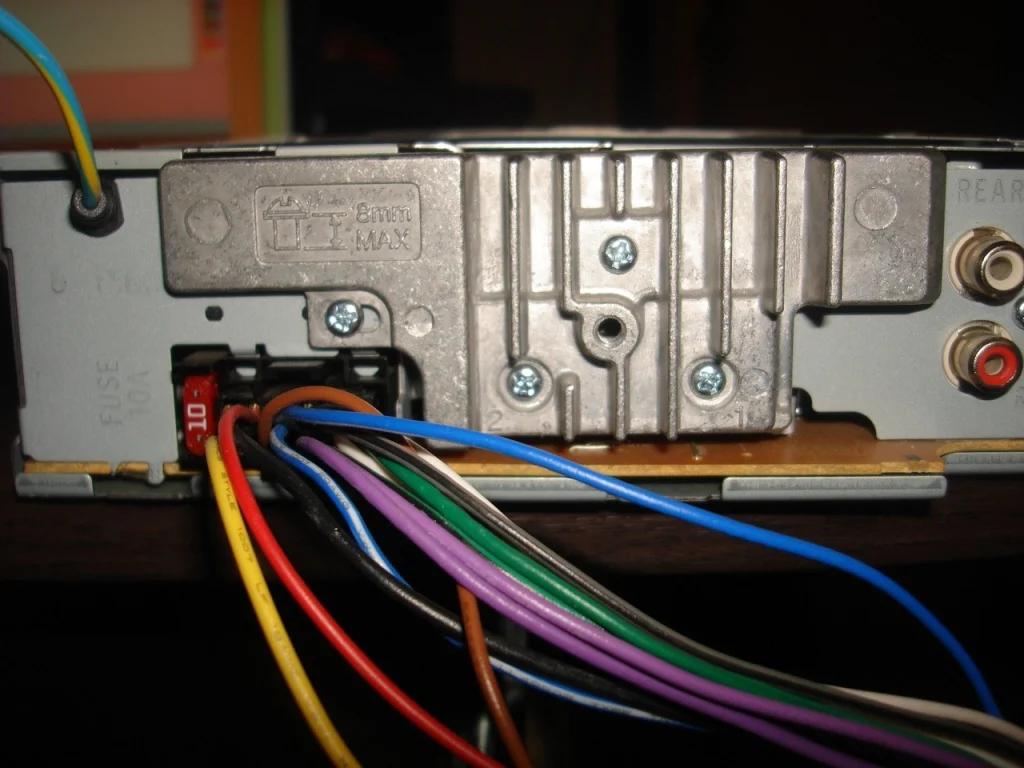

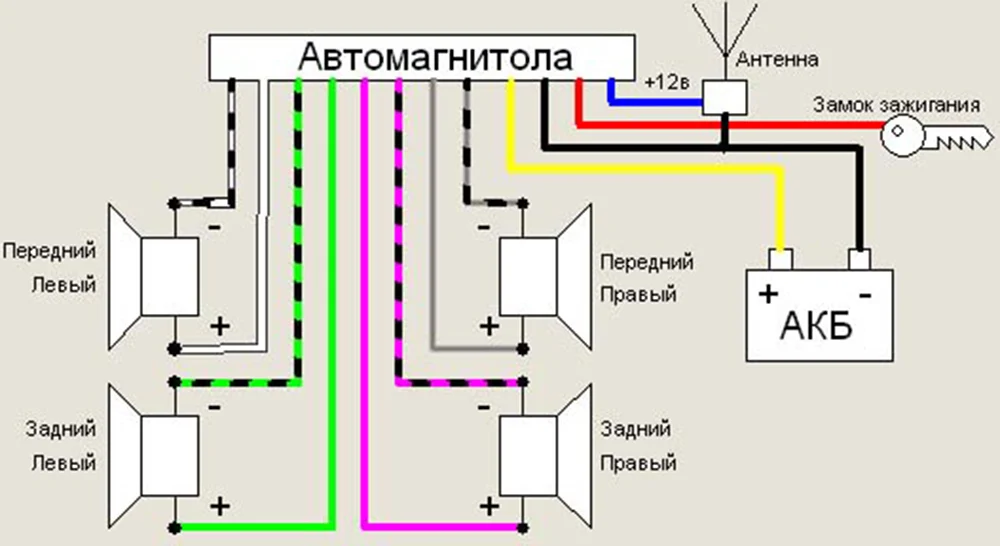

Магнитола в среднем содержит от 13 до 25 проводов разного цвета. Для подачи питания на магнитолу вам необходимо соединить между собой красный и желтый провод (со стороны автомагнитолы) и подключить его к клемме красного цвета, именно они отвечают за подключения питания со знаком (+). Также, черный провод необходимо подключить к черной клемме конвертера, он отвечает за знак (-) т.е. земля. Питание подключено и магнитола по умолчанию должна включиться, либо нажмите кнопку включения на передней панели автомагнитолы.

004-1knuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuug-arrrrrrrrrrrvl75959495555555555555555555555555555496.jpg kak-podklyuchit-avto49.jpg

После включения магнитолы проверьте все кнопки, находящиеся на лицевой панели магнитолы, они должны нажиматься плавно, без каких-либо посторонних звуков и больших усилий. Каждая кнопка отвечает за свою функцию в магнитоле, а значит должна работать. Немаловажно проверить регулятор громкости т. к. он чаще всего выходит из строя.

Чтобы проверить звук, вам необходимо подключить к автомагнитоле любую колонку, она может быть автомобильной, компьютерной или от домашнего кинотеатра. Для подключения необходимо соединить провода автомагнитолы и колонок:

  • Два провода серого цвета (передняя левая);
  • Два провода зеленого цвета (задняя левая);
  • Два провода фиолетового цвета (задняя правая);
  • Два провода белого цвета (передняя правая).

Провода выходят парно. Цвет каждой пары говорит о том, к какому из источников звука будет производиться подключение.

ВАЖНО! Необходимо проверить все 4 звуковых канала, т. к. одна из частых поломок — это сгорание канала звука, после чего одна из четырех колонок попросту работать не будет.

После того, как вы подключили магнитолу к источнику питания и звука, вам необходимо проверить работоспособность всех имеющихся типов подключения воспроизведения звука т. е. вставить флеш-накопитель с музыкой, CD диск, подключить любое мобильное устройство через AUX или воспользоваться аудио-кассетой. Магнитола должна начать считывать с ваших устройств данные и воспроизводить музыку, а возникшие затруднения при воспроизведении звука из одного или всех доступных подключений, говорит о частичной или полной неработоспособности магнитолы (т. е. не читает флешку, не считывает CD-диск или кассету, не подключается к Bluetooth устройству). Звук должен быть чистым, без каких-либо помех или хрипов (также зависит от источника воспроизведения звука).

После завершения проверки всех типов воспроизведения звука и источников звука оставьте магнитолу на 3-5 минут включенной, она, как и другие устройства имеет блок питания, который может при нагревании попросту не работать. В данном случае магнитола просто выключится.

Автомобильные колонки и сабвуферы

Автомобильные колонки бывает двух видов:

  • Коаксиальные;
  • Компонентные.

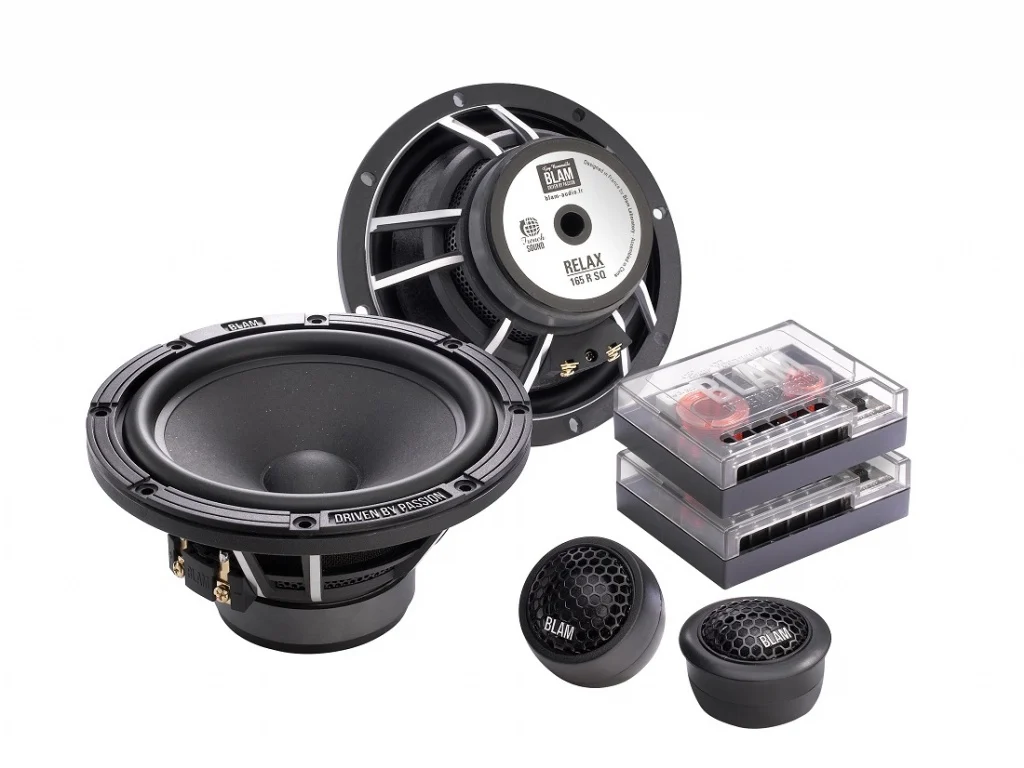

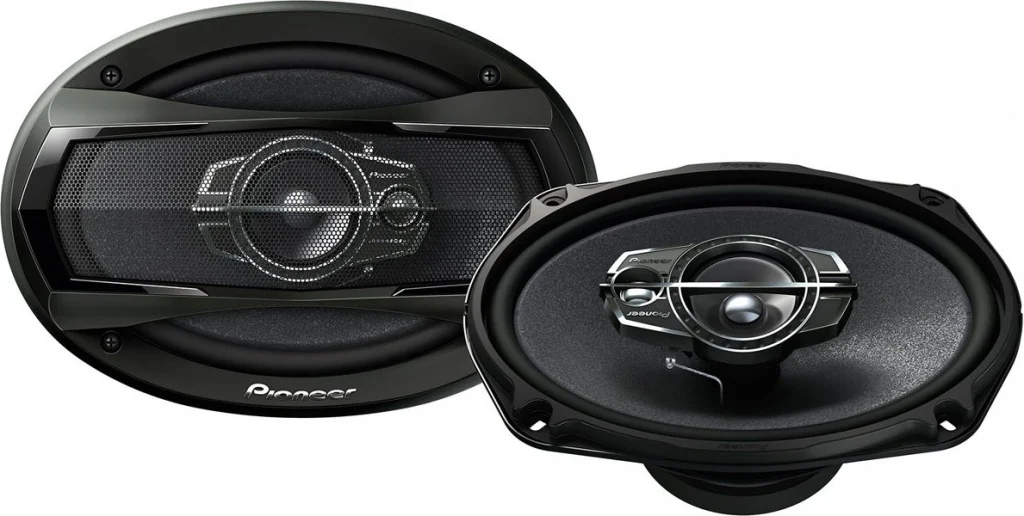

Коаксиальные колонки включают в себя сразу несколько компонентов — это низкие, средние и высокие частоты, которые сгруппированы в одном корпусе. Компонентные в отличие от коаксиальных колонок наоборот, разделены на разные элементы — это низкие и средние частоты, высокочастотники и фильтр (кроссовер) который регулирует и направляет звук в нужные частоты.

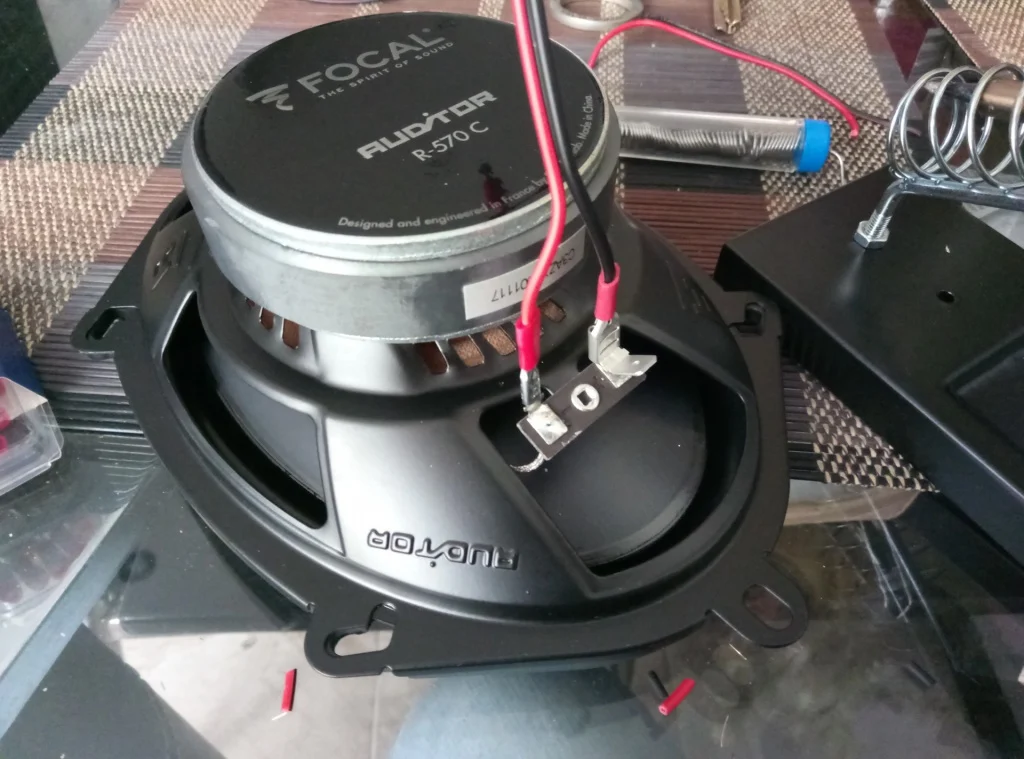

Для проверки автомобильных колонок достаточно подключить автомагнитолу к устройству питания, вставить диск или другой носитель с уже имеющимся музыкальными треками. После подключения автомагнитолы, необходимо подключить к ней колонки. Провода с аудио выходом в магнитоле отмечены цветом (см.выше). Таких проводов 4 пары, необходимо выбрать одну пару проводов и подключить к клеммам установленные на самой колонки. Провод с черной полосой играет роль минуса (земли), его необходимо подключить к клемме со знаком минус.


Если полярность не указана на клемме колонки, ничего страшного, подключайте на свое усмотрение, колонки могут воспроизвести звук и в реверсированном режиме.

После завершения подключения, включите музыку на автомагнитоле и прислушайтесь к качеству звучания. Звук должен быть чистым, без хрипа, треска или других искажений. Если это коаксиальные колонки, то звук должен быть еще и четким, глухой звук сулит о не рабочих высоких частотах. Бывает наоборот, звук очень пронзительный и не приятный, это означает что не работают низкие частоты и от приема таких колонок лучше ограничиться.

Что касается компонентных колонок, то весь цикл проверки аналогичен и коаксиальным, только промежуточной точкой подключения будет являться еще и фильтр (кроссовер).

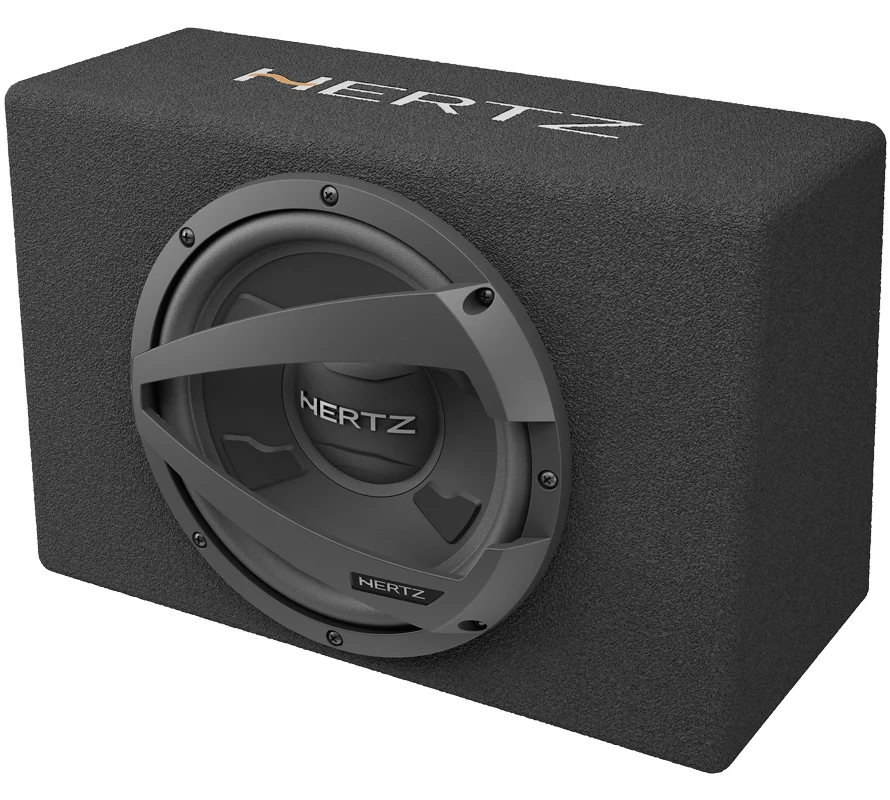

Для проверки сабвуфера необязательно подключать усилитель, его можно подключить по схеме обычной колонки, номинальной мощности магнитолы будет достаточно чтобы воспроизвести работу сабвуфера.

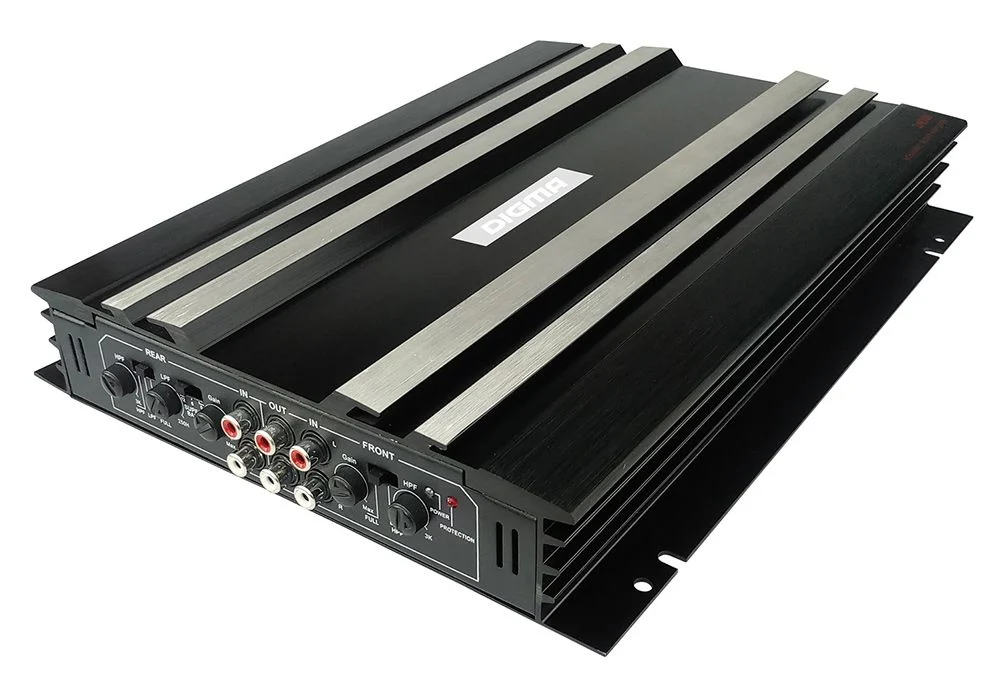

Автомобильные усилители

С проверкой автомобильного усилителя сложнее нежели с другими устройствами. Для полноценной проверки усилителя вам понадобиться и магнитола и колонки.

Сначала подключаем усилитель к источнику питания 12V. ВАЖНО! Автомобильный усилитель работает только с питанием 12V. Подключение к другим источникам питания содержащие другое напряжение недопустимо и приведет к поломке автомобильного усилителя.

На усилители имеется 3 основных клеммы, это:

  • + BATT или плюс/питание (клемма постоянного питания);
  • + REM/RMT (клемма прерывания питания);
  • - GND или минус/масса (клемма заземления).

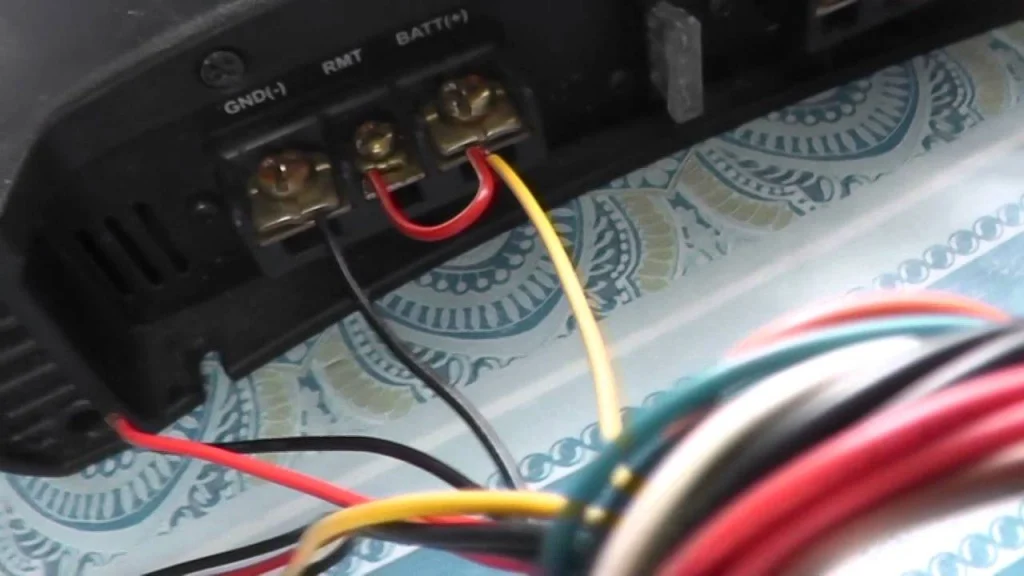

Подключаем к плюсовой клемме (BATT) провод питания 12V, также с помощью перемычки (второго провода) делаем подключение от плюсовой клеммы (BATT), к клемме REM/RMT, такое подключение даст включить усилитель принудительно. После к клемме минус (GND) подключаем черный провод от источника питания. На усилители должна загореться контрольная лампа индикации, сигнализирующая о включение усилителя.

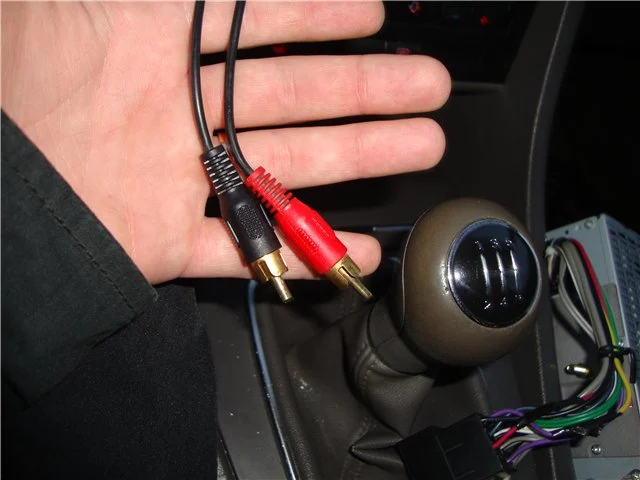

После того как усилитель подключен, необходимо его соединить с магнитолой линейным выходом, в простонародье такой провод называют (тюльпан), согласно цвету подключаете один конец к магнитоле, второй к усилителю, черный провод в черных выход, красный к красному.

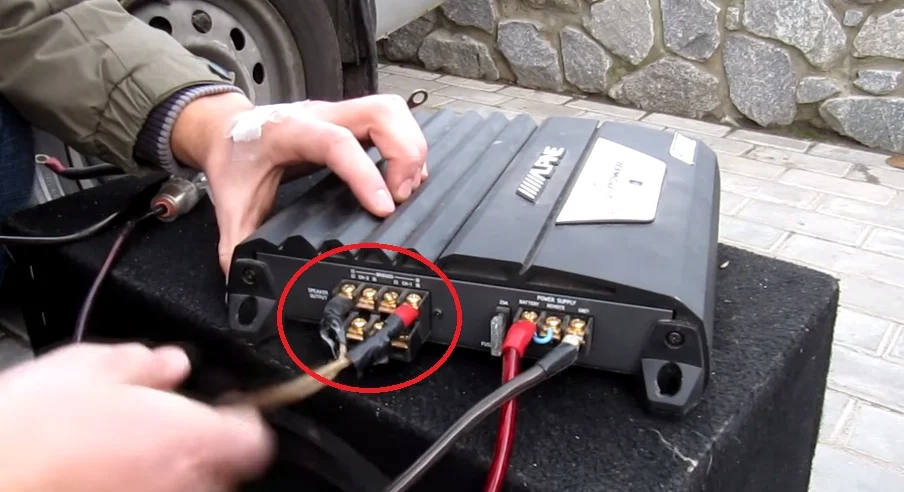

Последним шагом является подключение колонки к усилителю, в зависимости от количества каналов на самом усилители варьируется и количество клемм. Один канал — это две клеммы (+) и (-). Зачастую усилители бывают:

  • Одноканальные (моноблоки);
  • Двухканальные;
  • Четырехканальные;
  • Пятиканальные;
  • Восьмиканальные.

Необходимо поочередно проверить каждый канал на работоспособность т. е. Переключать провода подключения колонок от канала к каналу. При подключении колонки к каналу усилителю, через магнитолу должен воспроизводиться звук. Если звук воспроизводиться, то канал усилителя работает.


Также, при подключении оставьте усилитель включенным приблизительно на 5 — 15 минут. Распространенная проблема всех усилителей это выход из строя регулятора температуры. В ходе работы усилителя от нагрева он впадает в защиту, этому сигнализирует смена индикатора с зеленого на красный.

После проверки всех каналов, если качество звучание между каналами не различается и всё работает, то усилитель проверен и готов к дальнейшей работы.
